Лазерная система измерения диаметра LDC-X200
Уточнить наличие, цену, актуальность предложения можно позвонив по телефону или написав в Viber.
Информация
Обзор:

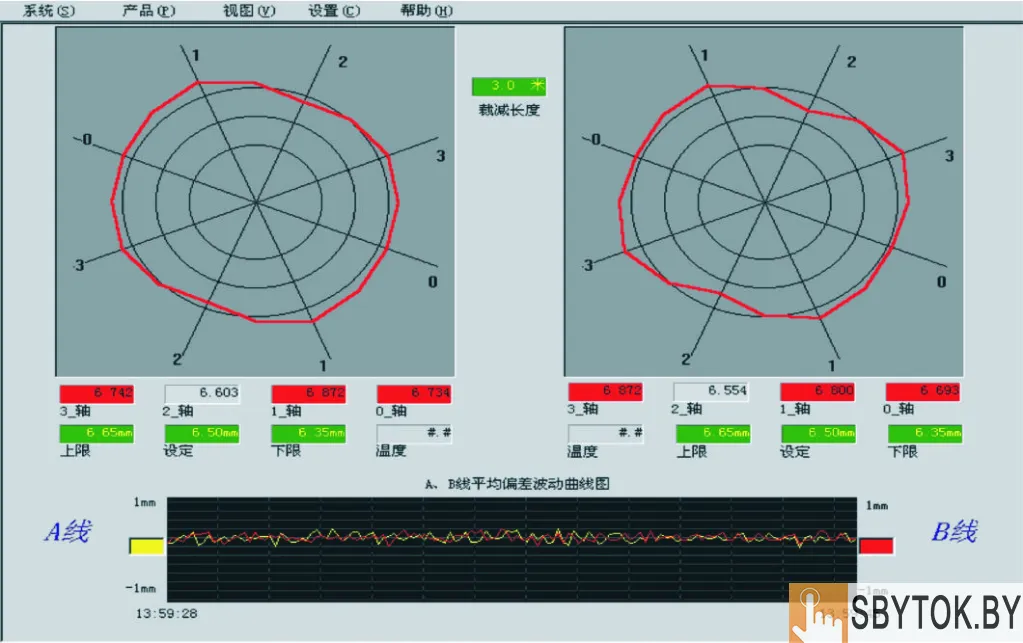

Система бесконтактного измерения диаметра, называемая штангенциркулем, в основном используется для измерения наружного диаметра прутков, проволоки и труб на различных линиях прокатки проволоки. Эта система может обнаруживать изменения диаметра (внешнего диаметра) измеряемого объекта в режиме реального времени, когда измеряемый объект находится в состоянии высокой температуры.

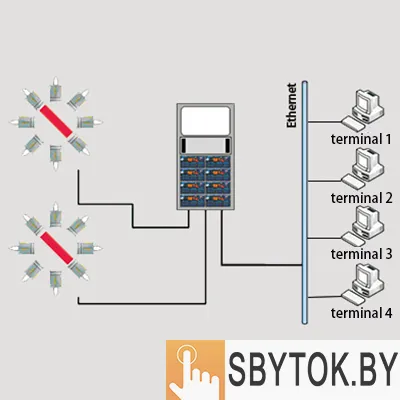

Принцип работы:

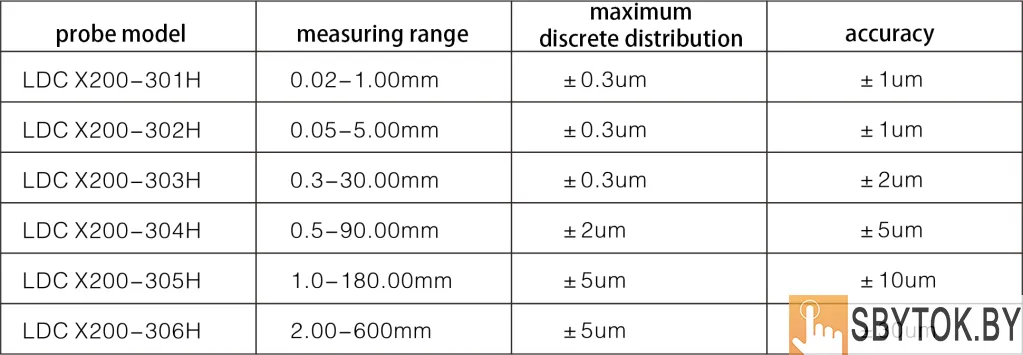

В качестве примера в системе штангенциркуля используется лазерное сканирование. В нем используется датчик, импортированный из Японии, который может достигать точности ± 2 мкм в диапазоне 0,3–30 мм, частота сбора данных достигает 2000 раз в секунду; В зонде используется самовозбуждающийся источник инфракрасного света, который позволяет решить проблему измерения в слабоосвещенных помещениях.

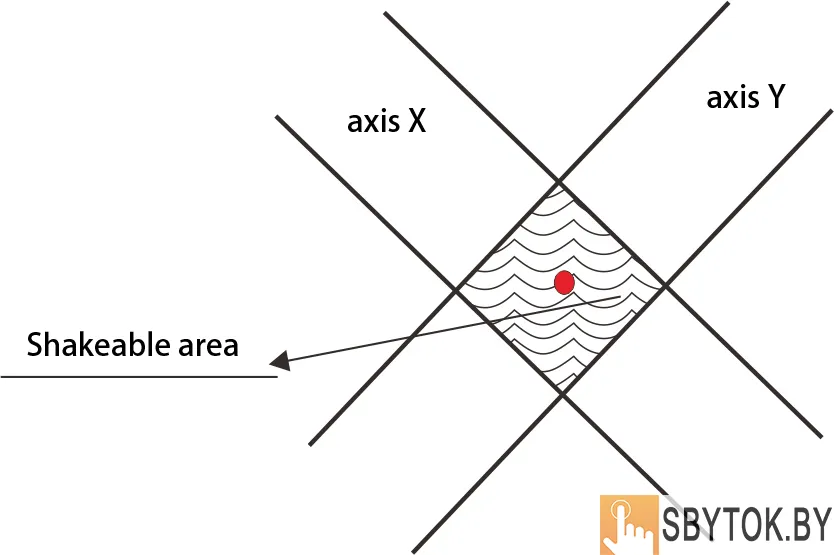

Он использует метод измерения импульсного параллельного светового сканирования, который обладает сильной способностью противостоять дрожанию измеряемого объекта. (Рисунок 1) Поскольку частота джиттера измеряемого объекта намного меньше частоты сканирования, когда измеряемый объект А перемещается в зоне джиттера, поскольку время блокировки светового луча остается неизменным, точность результатов измерения будет гарантировано.

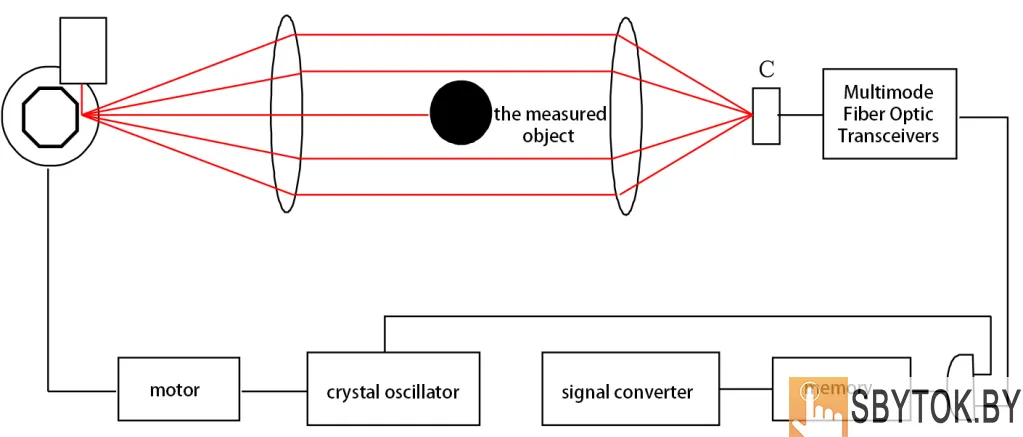

Принцип обнаружения показан ниже.
Сначала кварцевый генератор генерирует самовозбуждающиеся высокочастотные импульсы, которые отправляются на компаратор и шаговый серводвигатель соответственно. Шаговый серводвигатель приводит корпус восьмиугольной призмы во вращение с высокой скоростью и отражает инфракрасный лазер, излучаемый лазерным генератором. на выпуклую линзу A. Он становится параллельным светом, а затем сходится к светочувствительному элементу C через выпуклую линзу B в приемном инфракрасном зонде. Затем светочувствительный элемент С преобразует этот сигнал в соответствующий электрический сигнал и отправляет его на другой конец компаратора для сравнения с исходным сигналом.
